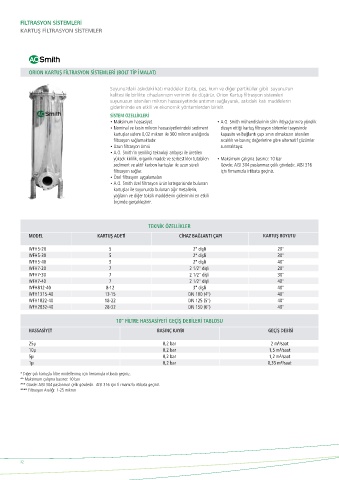

Page 32 - Aosmith

FİLTRASYON SİSTEMLERİ
KARTUŞ FİLTRASYON SİSTEMLER

ORION KARTUŞ FİLTRASYON SİSTEMLERİ (BOLT TİP İMALAT)

Suyunuzdaki askıdaki katı maddeler (tortu, pas, kum ve diğer partiküller gibi) suyunuzun
kalitesi ile birlikte cihazlarınızın verimini de düşürür. Orion Kartuş filtrasyon sistemleri
suyunuzun istenilen mikron hassasiyetinde arıtımını sağlayarak, askıdaki katı maddelerin
gideriminde en etkili ve ekonomik yöntemlerden biridir.
SİSTEM ÖZELLİKLERİ
• Maksimum hassasiyet • A.O. Smith mühendislerinin sizin ihtiyaçlarınıza yönelik
• Nominal ve kesin mikron hassasiyetlerindeki sediment dizayn ettiği kartuş filtrasyon sistemleri sayesinde
kartuşlar sizlere 0,02 mikron ile 300 mikron aralığında kapasite ve bağlantı çapı sınırı olmaksızın istenilen
filtrasyon sağlamaktadır. sıcaklık ve basınç değerlerine göre alternatif çözümler
• Uzun filtrasyon ömrü sunmaktayız.
• A.O. Smith'in yenilikçi teknoloji anlayışı ile üretilen
yüksek kirlilik, organik madde ve serbest klor tutabilen • Maksimum çalışma basıncı: 10 bar
sediment ve aktif karbon kartuşlar ile uzun süreli Gövde: AISI 304 paslanmaz çelik gövdedir. AISI 316
filtrasyon sağlar. için firmamızla irtibata geçiniz.
• Özel filtrasyon uygulamaları
• A.O. Smith özel filtrasyon ürün kategorisinde bulunan
kartuşlar ile suyunuzda bulunan ağır metallerin,
yağların ve diğer toksik maddelerin giderimini en etkili
biçimde gerçekleştirir.

TEKNİK ÖZELLİKLER
MODEL KARTUŞ ADETİ CİHAZ BAĞLANTI ÇAPI KARTUŞ BOYUTU

WFH5-20 5 2" dişli 20"
WFH5-30 5 2" dişli 30"
WFH5-40 5 2" dişli 40"
WFH7-20 7 2 1/2" dişli 20"
WFH7-30 7 2 1/2" dişli 30"
WFH7-40 7 2 1/2" dişli 40"
WFH812-40 8-12 3" dişli 40"
WFH1315-40 13-15 DN 100 (4") 40"
WFH1822-40 18-22 DN 125 (5") 40"
WFH2832-40 28-32 DN 150 (6") 40"

10" FİLTRE HASSASİYETİ GEÇİŞ DEBİLERİ TABLOSU
HASSASİYET BASINÇ KAYBI GEÇİŞ DEBİSİ

25µ 0,2 bar 2 m³/saat
10µ 0,2 bar 1,5 m³/saat
5µ 0,2 bar 1,2 m³/saat
1µ 0,2 bar 0,35 m³/saat
* Diğer çok kartuşlu filtre modellerimiz için firmamızla irtibata geçiniz.
** Maksimum çalışma basıncı: 10 bar
*** Gövde: AISI 304 paslanmaz çelik gövdedir. AISI 316 için fi rmamızla irtibata geçiniz.
**** Filtrasyon Aralığı: 1-25 mikron

32
